Das System verfügt über eine Pivot-Steuerung mit GPS ST-Tracking-Solarzelle sowie einem hochreflektierenden Aluminium-Reflektorspiegel. Durch die Ausrichtung über die Sonnenbewegung während des Tages entsteht immer eine optimale Beleuchtung des Gebäudes mit natürlichem Tageslicht. Weitere Bauteile sind die Reflektorkammer sowie Prismenlinse und eine Acrylglaskuppel.

Der besondere Reflektorspiegel in der Acrylglaskuppel wird durch einen solarstrombetriebenen Elektromotor bewegt. „Gehirn“ der Anlage ist das Global Positioning System (GPS ST®), dass die geographische Länge und Breite und Ausrichtung der Sonne erkennt. Als Reserve für die notwendige Stromenergie für den Elektromotor bei mehreren aufeinander folgenden wolkigen Tagen ist ein kleiner Batteriespeicher integriert. Vor dem Aufgang der Sonne meldet das GPS ST® dem Motor die genaue Position für die Ausrichtung des Reflektorspiegels bei Sonnenaufgang.

Der Reflektorspiegel wird entsprechend in Position gebracht, um direkt zu Beginn des Sonneaufgangs Licht über den Reflektorspiegel nach innen umlenken zu können. Der

Reflektorspiegel folgt der Sonne den ganzen Tag – auch im Winter bei flacher Sonneneinstrahlung.

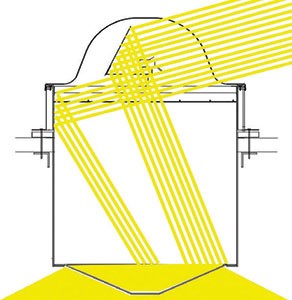

Die obere Streulinse verteilt das Licht und unterbindet, dass unnötige einstrahlen von Solarwärme in das Innere des Gebäudes. Die untere Streulinse, welche an der Unterseite des Reflektorgehäuses angebracht ist, verhindert zudem, dass die restliche Solarwärme ins Gebäude eingeleitet wird. Die Beleuchtung des Raumes ist überall dieselbe.

Die Ausleuchtung des Raumes erfolgt gleichmäßig mit kostenlosem, natürlichem Tageslicht ohne zu blenden, so wie man das von herkömmlichen Beleuchtungssystemen kennt. Die untere Streulinsen vermeiden ebenfalls den Ausgang der klimatisierten Luft durch den Reflektorschacht.

Das natürliche Beleuchtungssystem Suntracker ist so konzipiert, dass die Lichtübertragung ohne Mitname der Sonnewärme erfolgt. Erreicht wird dies durch einen Doppelfilter für UV- und Infrarotstrahlen.

ABSORPTION

TRANSMISSION

DIFFUSION

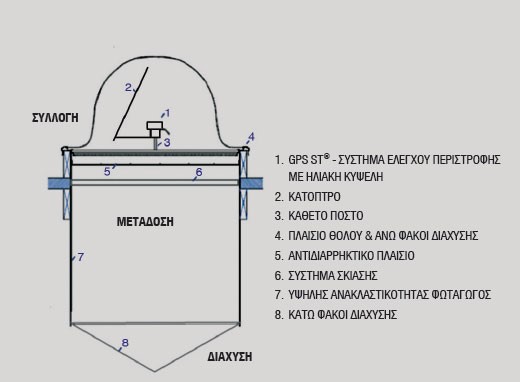

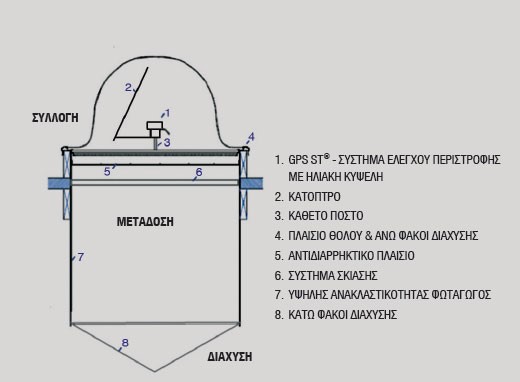

1.GPS ST-Tracking-Solarzelle

2.REFLEKTORSPIEGEL

3.SENKRECHTER POSTEN

4.ACRYLGLASKUPPEL & OBERE STREULINSE

5.WIDERSTANDSFÄHIGER RAHMEN

6.VERDUNKELUNGSSYSTEM

7.REFLEKTORSCHACHT

8. UNTERE STREULINSE
