BELEUCHTUNGSPROJEKT DER INSTALLATION DES SUNTRACKERSYSTEMS IN EINEM GEMÜSELAGERHAUS

Koordinaten: Geographische Länge (Lon) 23^ο44’0″ / Geographische Breite (Lat) 37^ο44’0″/ Höhe 10,25m

KLIMADATEN DER REGION

Das Klima hat allgemein die Charakteristiken eines mediterranen Klimas, das heißt milden und regnerischen Winter, sowie warme und trockene Sommer und langen Sonnenschein fast das ganze Jahr.

Jährliche durchschnittliche Sonnenstrahlung: Athen 1.569 kWh/m2  (Quelle: Nationaler Wetterdienst)

Quelle: Europäische Komission, Joint Research Centre

Institut für Umwelt und Nachhaltigkeit (Insitute for Environment and Sustainability)

BESCHREIBUNG DES BESTEHENDEN ZUSTANDES

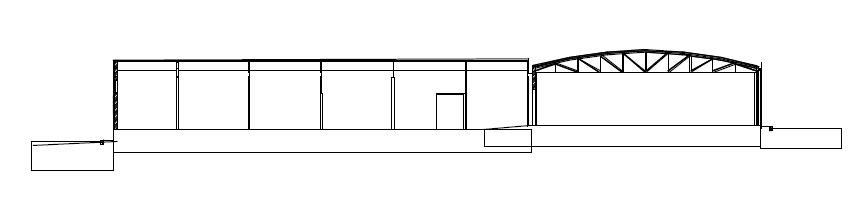

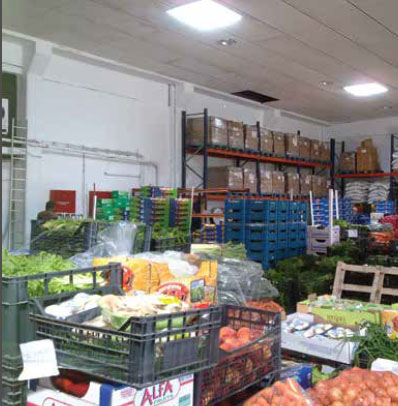

ANSICHTEN DES LAGERHAUSES

SEITEN LAGER

Technische Charakteristiken des bestehenden Beleuchtungszustandes

Bei dieser Installationen gelten folgende Daten:

Beleuchtungsregistrierung

• Glocken: 30×400 Watt 12.000 Watt ή 12KW
• Betriebsstunden des Lagerhauses: Durchschnittlich 12 Stunden /Tag
• Betriebstage: 322 Tage / Jahr

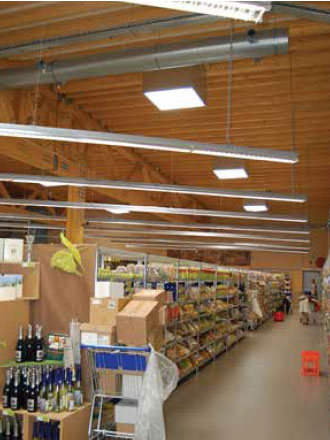

Ansicht mit Suntracker-Systeme (genaue Stelle)

Anhand der Anforderungen dieser Installation geschah folgende Wahl der Verlegung der natürlichen Beleuchtungssysteme Suntracker. Es wurden 8 Suntracker gewählt. Die Wahl geschah anhand der Tatsache, dass von diesen bestimmten Stellen die Arbeiten der Auswahl der Produkte ausgeführt werden. An der Stelle wo kein Suntracker angebracht wurde befindet sich das Büro.

3D-Abbildung

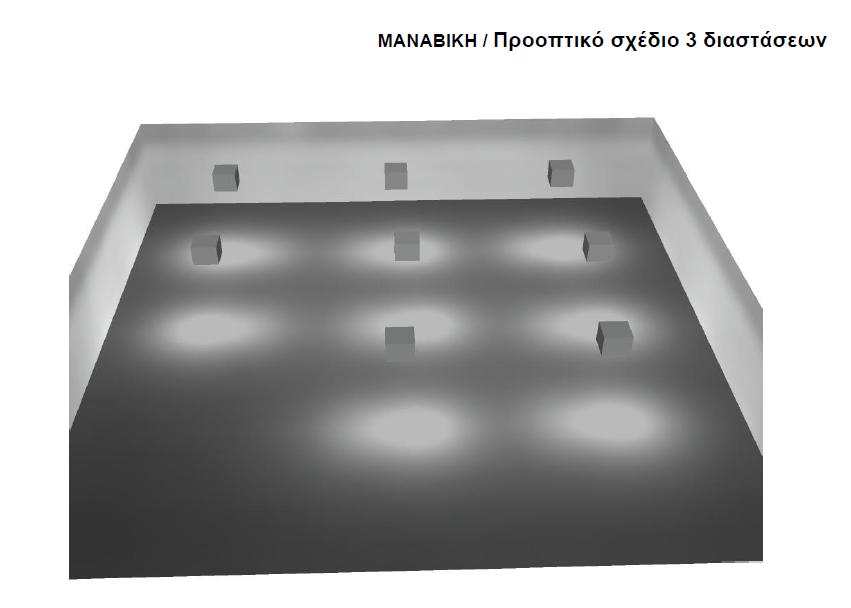

Im folgenden Bild sehen wird in 3D die Verlegung der 8 Suntracker und die entsprechende Beleuchtung im Raum. Entsprechend der Anforderungen der Installation können auch die Stellen der Verlegung der Suntracker wählen. Mit den entsprechenden Tests erreichen wir das gewünschte Ergebnis

                                                                  Gemüselagerhaus / 3D – Perspektivzeichnung

Tabular Presentation of Photometric Data of Luminaires- The light intensity and the luminance are also presented in tabular form

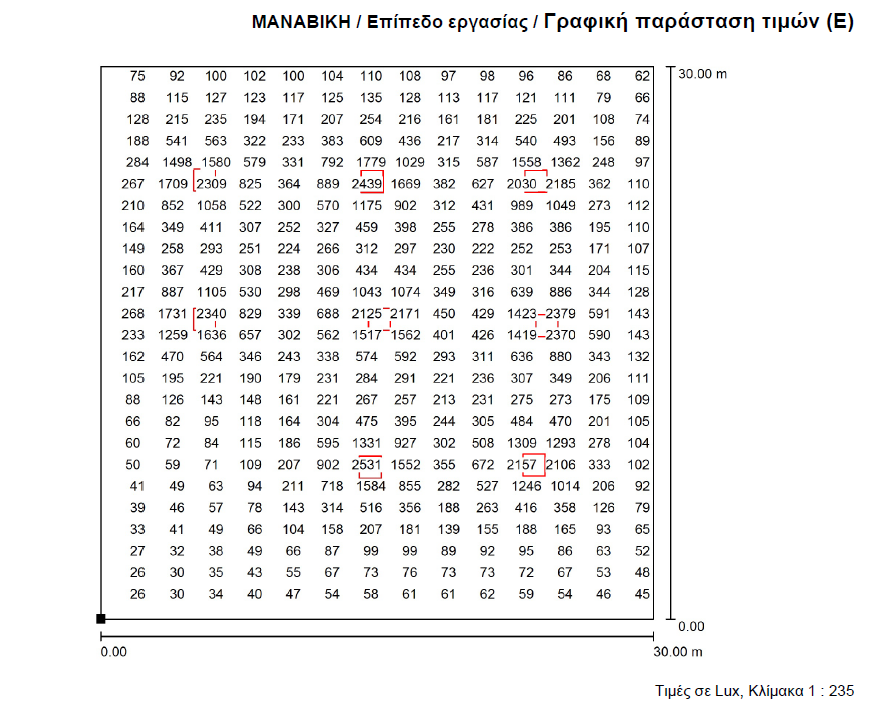

Gemüselagerhaus / Arbeitsebene / graphische Darstellung der Werte (E)

Raumhöhe: 5,000 m, Montagehöhe: 5,000 m                          Werte in Lux, Skala 1:386

                                                                                                     Fläche

                                                                                                     Arbeitsebene

                                                                                                     Boden

                                                                                                     Dach

                                                                                                     Wände (4)

                                                                                                     Arbeitsebene:

                                                                                                     Höhe                                                                                                  0,850 m

                                                                                                     Netz                                                                                                   128×128 Stellen

                                                                                                     Umlaufende Zone                                                                            0,000 m

Zusammenfassung der Ergebnisse

Im folgenden sehen wir die Ansicht der Installation mit Markierung der Hauptcharakteristiken:

1. Erzielung von Lux rund um die Suntracker-Systeme
2. Daten der Installation (Dimensionen und Höhe der Decke)
3. ρ% = Reflexionsfaktor
4. Εm = Durchschnittswert der Helligkeit in Lux
5. Εmin = Mindestwert der Helligkeit in Lux
6. Εmax = Höchstwert der Helligkeit in Lux

Es muss betont werden dass die Standardhelligkeit an einem geschlossenen Arbeitsplatz ca. 400 Luz ist.
